渦街流量計-----無錫優量?jī)x表之旗艦產品 |
|
中華人民共和國計量器具生產許可證 蘇制 02000305號?
渦街流量計執行標準: JJG1029-2007 |
|
| |
智能渦街流量計：（又稱：蒸汽流量計、氣體流量計）
優點:
1、模仿德國先進的線路和軟件，重復性好
2、免調試,易安裝,質優價低
3、測量精度高，量程比達40:1
4、工作溫度高，介質溫度可達350℃
5、結構牢固，機械強度高，經久耐用
6、無運動部件，壽命遠比渦輪流量計長
7、發生體體積小，遠比孔板流量計節能
8、表體采用不銹鋼材料，耐腐蝕性強
比資質，比精度，比重量，
還是選優量！ |

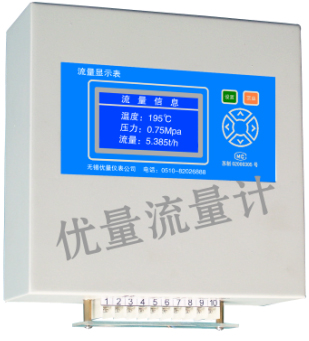

溫壓補償流量液晶顯示表(實物照片) |

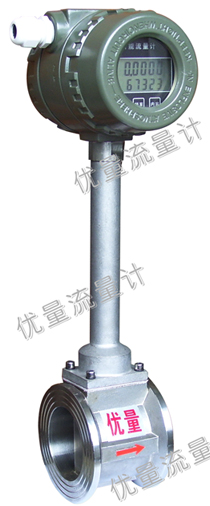

耐溫達450℃、Φ65mm的渦街(實物照片)
未經無錫優量公司許可,防偽圖片不得使用
●優量公司專為電廠的350℃以上過熱蒸汽設計超高溫探頭，選用特種高溫材料和巧妙結構進行特殊工藝封裝，耐溫達450℃。在高溫的領域里，成為國內技術較領先的少數廠家之一。
概述:
渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用測量的介質有：蒸汽、氣體、液體、油類等.
優點：
1、便于現場安裝的人性化壁掛設計。
2、溫度、壓力、密度、流量多物理量循環
3、停電記錄功能和歷史記錄查詢
|
|
|
| |
精品級渦街流量計/蒸汽流量計，每套帶第三方檢測證書；優量流量計，就是不一樣 |
|
| |
您的流量計,準嗎？
國家認可制造資質,代辦第三方測試檢定，流量計放心! |
|
| |
無錫優量，具備國家認可生產資質，通過第三方省級權威認證，讓用戶放心 |
無錫優量，具備國家認可的生產資質，計量器具生產許可證：蘇制02000305號.
購買時, 直接來電0510-8202 6888咨詢，謹防假冒，杜絕偽劣. |
|
|
計量器具許可證：蘇制02000305號-3
LUGB渦街流量計 |
計量器具型式批準證書
（江蘇省質量技術監督局發證）
LUGB渦街流量計 |
|
| |
|
|
|
|
渦街流量計/ 無錫市計量測試中心頒發/ 校準證書
|
|
| |
|
| |
| 1、優勢產品：高溫渦街傳感器 |
2、優勢產品：高壓渦街傳感器 |
耐高溫達450℃ |
耐高壓達300公斤（30MPa） |
預訂電話: 0510-8202 6888 0510-8311 8288 0510-8505 1088 |
|
| |

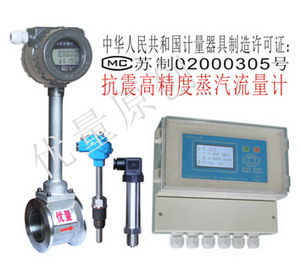

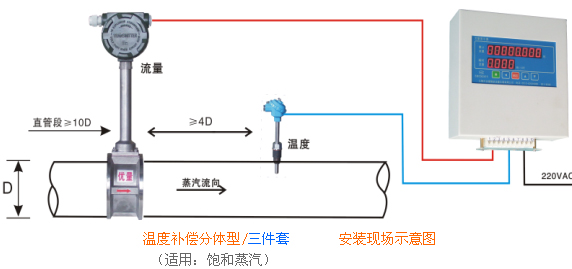

1、飽和蒸汽流量計（110-220度）----------溫度補償高精度的質量流量 |
飽和蒸汽的密度是隨溫度或壓力的變化而變化的，必須即時自動跟蹤補償，否則，誤差特別大，優量公司推出這款高精度產品供選擇。
優點：1、變送轉換器耐溫超過70度2、分體型方便遠程抄表3、適應室外惡劣環境工作 |
|
| |

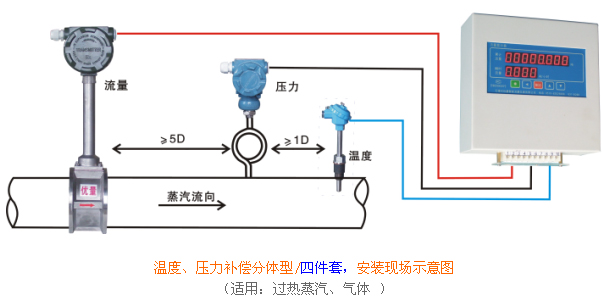

2、過熱蒸汽流量計（180-350度）----------溫壓雙補償?shù)馁|(zhì)量流量 |
過熱蒸汽的密度是隨溫度和壓力的變化而變化的，必須即時自動跟蹤補償，否則，誤差特別大，優量公司推出這款高精度產品供選擇。
優點：1、選用超高溫探頭，耐溫超300度
2、在線顯示溫度、壓力、流量、密度
3、可定制400度以上超高溫傳感器 |
|
| |
標況氣體流量計——自動換算成標況體積 |
溫壓補償一體型 （適用：各種氣體）
優點： 1、自動換算成標況體積
2、24VDC供電，安全防爆 |
安裝現場示意圖
溫壓補償一體型
（適用：各種氣體）
|
|
| |
工況氣體流量計——多品種、多功能 |
常溫一體型
（適用：各種氣體、液體） |
常溫分體型
（適用：各種氣體、液體） |
插入式渦街流量計
（適用：DN300mm以上的管道） |
優點：
1、體積小，節約空間
2、鋰電池供電，安全防爆 |
優點：
1、高靈敏度探頭，可測超低流量
2、分體型方便遠程抄表 |
優點：
1、成本低廉，安裝方便
2、阻力小，節能 |
|
| |
專業生產 全系列智能渦街流量計----------產品更全,品種更多 |
|
| |
技術參數： |
公稱口徑： |
DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、 |
| |
DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。 |
|
◆ 適用范圍：氣體（空氣、氧氣、氮?dú)?、煤氣、天燃?xì)狻⒒瘜W(xué)氣體等）、液體（水、高溫水、油、食品液、化學液等）、蒸汽（飽和蒸汽、過熱蒸汽）。
◆ 可測介質溫度：-40℃～280℃、-40℃～350℃。
◆ 公稱壓力：≤1.6MPa 、≤2.5MPa 、≤4MPa。
◆ 精度等級：液體1級、氣體、蒸汽1.5級。 |
輸出信號：
電壓脈沖：低電平≤1V，高電平≥6V，脈沖寬0.4ms，負載電阻＞150Ω。
標準電流：4-20mA，轉換精度±0.5%滿度值，負載電阻24V-500Ω。
現場液晶顯示：瞬時流量6液晶位顯示（m3/h），轉換精度±0.1%；累積流量8位顯示（m3），轉換精度±0.1%；
◆ 供電電源：
脈沖輸出：+24VDC，4-20mA輸出
現場液晶顯示：+24VDC 或3.6V 鋰電池。
◆ 環境溫度：電壓脈沖輸出：-30℃—+65℃；4-20mA輸出：-10℃—+55℃；現場液晶顯示：-25℃—+55℃
◆ 表體材料：不銹鋼（1Cr18Ni9Ti） |
精美的模鑄渦街發生體 |
|
|
| |
| 智能一體型渦街流量計(本安防爆型、鋰電池DC3.6V供電/DC24V供電) |
DN65mm(實物照片)
未經無錫優量公司許可，防偽圖片不得使用
|
適用:
各種氣體(壓縮空氣、熱風、氧氣、氮?dú)狻⒚簹?、天然氣、乙?/u>)
各種液體(純水、去離子水、軟水、乙醇、甲苯、酚類、液氨)
|

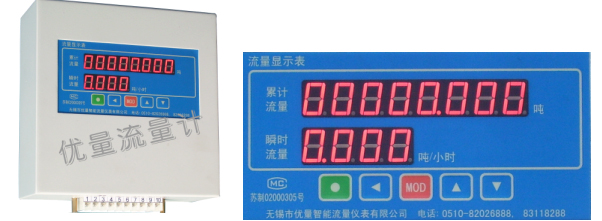

智能液晶雙排顯示表頭(實物照片)
未經無錫優量公司許可，防偽圖片不得使用 |
|
| |
無錫優量-----------為您量身定制 非標產品
|
| |
|
| |
| 標況流量: |
|
結構形式 |
通徑 |
工況流量范圍（m3/h）
|
液 體 |
氣 體 |
蒸 汽 |
|
滿 管 式
|
15 |
0.3-3.8 |
3.8-38 |
4.4-44 |
20 |
0.5-6.2 |
6.7-67 |
7.9-79 |
15 |
0.9-10 |
10-100 |
12-120 |
32 |
1.6-16 |
16-160 |
19-190 |
40 |
2.5-26 |
25-250 |
30-300 |
50 |
3.5-38 |
40-400 |
50-500 |
65 |
5.2-65 |
68-680 |
85-850 |
80 |
8-100 |
100-1000 |
120-1200 |
100 |
12-150 |
160-1600 |
190-1900 |
125 |
20-250 |
230-2300 |
280-2800 |
150 |
32-380 |
380-3800 |
440-4400 |
200 |
50-620 |
670-6700 |
790-7900 |
250 |
80-1150 |
1060-10600 |
1200-12000 |
300 |
130-1400 |
1540-15400 |
1780-17800 |
|
插 入 式 |
400 |
180-2700 |
2700-27000 |
3200-32000 |
500 |
280-4200 |
4240-42400 |
4950-49500 |
600 |
410-6100 |
6100-61000 |
7100-71000 |
700 |
580-7300 |
7800-78000 |
9300-93000 |
800 |
720-10800 |
10850-108500 |
12660-126600 |
900 |
970-12000 |
13000-130000 |
15500-155000 |
|
| |
基本結構和安裝尺寸: |
 |
渦街傳感器 基本結構剖面圖 |
| |
|
| |
外形尺寸： |
|
| |
口徑（D） |
管道規格 |
H |
L |
L0 |
D1 |
D2 |
15 |
Φ19×1.5 |
290 |
116 |
80 |
68 |
135 |
20 |
Φ26×3 |
290 |
116 |
80 |
68 |
135 |
25 |
Φ32×3.5 |
290 |
116 |
80 |
68 |
135 |
32 |
Φ39×3.5 |
290 |
116 |
80 |
68 |
135 |
40 |
Φ49×4.5 |
295 |
120 |
80 |
80 |
140 |
50 |
Φ59×4.5 |
300 |
124 |
80 |
88 |
145 |
65 |
Φ74×4.5 |
308 |
128 |
80 |
105 |
165 |
80 |
Φ89×4.5 |
315 |
128 |
80 |
120 |
180 |
100 |
Φ109×4.5 |
328 |
132 |
80 |
148 |
210 |
125 |
Φ133×4.5 |
340 |
137 |
85 |
174 |
235 |
150 |
Φ159×4.5 |
351 |
146 |
90 |
196 |
270 |
200 |
Φ219×9 |
378 |
169 |
105 |
250 |
325 |
250 |
Φ273×11 |
402 |
184 |
120 |
300 |
375 |
300 |
Φ325×12 |
428 |
199 |
135 |
350 |
425 |
|
| |
|
|
廠家提供的優質配對法蘭(經調質、發黑處理) |
模擬圖 |
|
| |
優量公司 -------- 快速供貨 快件發貨 |
1、智能渦街流量計有現貨。（Φ25-Φ300mm、不銹鋼材質、液晶顯示）
2、插入式渦街流量計訂貨后生產周期：5天 |
| |
渦街流量計價格--------性價比高的流量計 |
渦街蒸汽流量計價格低于孔板流量計的價格，但精度高、量程比寬、壓損為小，這些特點決定了蒸汽渦街流量計，性價比高。
蒸汽渦街流量計的安裝比孔板流量計方便，無需安裝導壓管和差壓送器。
耐高溫和耐高壓的蒸汽流量計價格，肯定會高一些。 |
1、溫度補償分體型渦街流量計價格：?元/套（三件套）
2、溫壓補償分體型渦街流量計價格：?元/套（四件套）
3、溫度補償一體型渦街流量計價格：?元/套（鋰電池供電）
4、溫壓補償一體型渦街流量計價格：?元/套（鋰電池供電）
5、溫度補償一體型渦街流量計價格：?元/套（24VDC供電）
6、溫壓補償一體型渦街流量計價格：?元/套（24VDC供電） |
| |
請購買正宗的無錫優量公司產品，注意產品標識和包裝 |
|
|
|
優量公司專用標簽 |
優量公司彩色說明書 |
優量公司專用包裝箱 |
|
| |
如需更詳盡的使用說明書和咨詢技術問題
請來電:0510-8202 6888 / 8311 8288 |
| |
IC插卡預收費/遠程電腦抄表---節約人工
無錫優量 技術：0510-83118288 82026888 |
|
| |
無錫優量公司 數據采集系統 （實現自動抄表，自動生成報表）
五大特點：
1、實現下面流量計的數據和上面計算機顯示的采集數據完全一樣，沒有二次積算，避免貿易供需雙方矛盾產生.
2、自動抄表,節約人工,足不出戶.
3、實時計錄,歷史數據查詢.
4、隨時分析流量數據,便于生產和調度.
5、安裝簡單,無需調試,突破傳統專業人員的復雜調試,普通人員也能輕松安裝.
技術咨詢: 0510-8202 6888 8311 8288 QQ: 398931544 傳真:0510-85620996 83111131 |
| |
|
| |
| 流量數據實時曲線 |
|
| |
|
| |
