超聲波明渠流量計 --- 無錫優量儀表之旗艦產品 |
|
中華人民共和國計量器具生產許可證 蘇制 02000305-3號?
超聲波明渠流量計執行標準: Q/320211JDR01-2007 |
|
| |
LMZ超聲波明渠流量計（中國具有影響力的明渠流量計廠家之一） |
| |

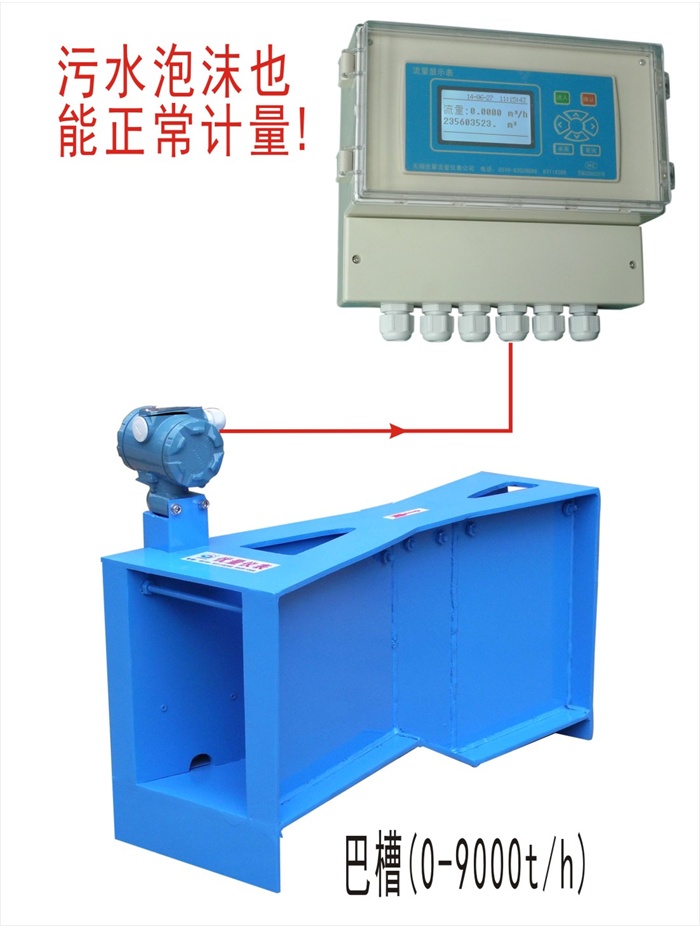

超聲波明渠流量計：可靠、精準、領先
先進性：

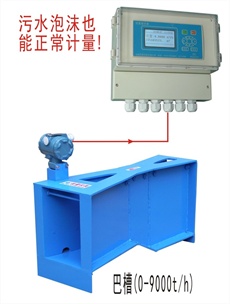

1、污水泡沫對其測量無任何影響：徹底解決泡沫影響測量的難題，由于超聲波的固有特性，很難穿透泡沫測量到真實水位，導致無法計量。
2、免調試，自動調零,通電就正常工作：傳感器和計量槽一體化的設計，避免了繁瑣和專業的調試過程，給用戶帶來極大的方便。
3、計量槽（堰板）由廠家生產，比用戶自己做更精確：進口的明渠流量計廠家都要求客戶自己制作計量槽，由于不專業，帶來較大誤差，而且用戶也麻煩。
4、信號超強，遠傳距離達2000米：傳感器信號經處理放大后，遠傳能力大大增強，抗干擾能力也大大增強，遠超過一般廠家的20米限制。
5、歷史記錄查詢功能，顯示日報表、月報表、年報表：可方便環保部門對用戶進行計量結算和記錄跟蹤查詢。
6、停電記錄查詢功能，顯示停電時間和次數：可方便用戶計算未計量流量和防止偷排現象。
比資質，比精度，比重量，
還是選優量！ |
|
 |
|
| |
精品級明渠流量計，每套帶第三方檢測證書,優量流量計,就是不一樣
無錫優量 明渠流量計 免費技術咨詢:0510-82026888 83118288 |
|
| |

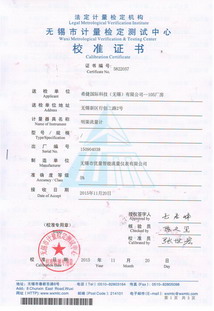

優量儀表：第三方計量檢定，高精度，更放心！ |
|
| |
|
|
LMZ超聲波明渠流量計 計量器具生產許可證
（無錫市質量技術監督局發證） |
LMZ超聲波明渠流量計 計量器具型式批準證書
（江蘇省質量技術監督局發證） |
|
| |
您的流量計,準嗎？
國家認可制造資質,代辦第三方測試檢定，流量計放心! |
| |
無錫優量.超聲波明渠流量計，共6大類 |

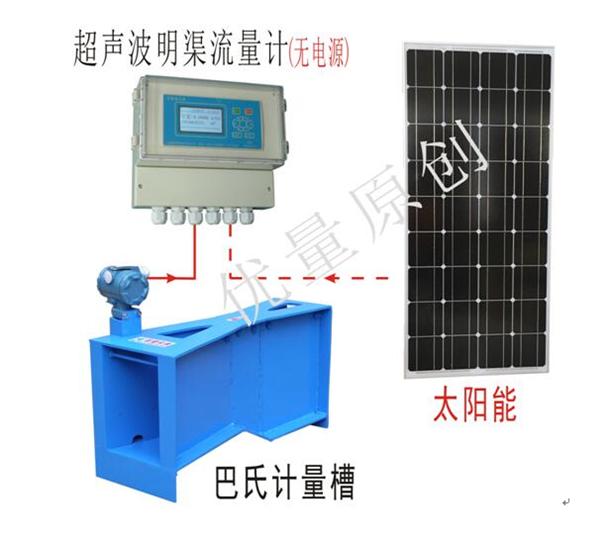

1. 巴氏計量槽 明渠流量計 |

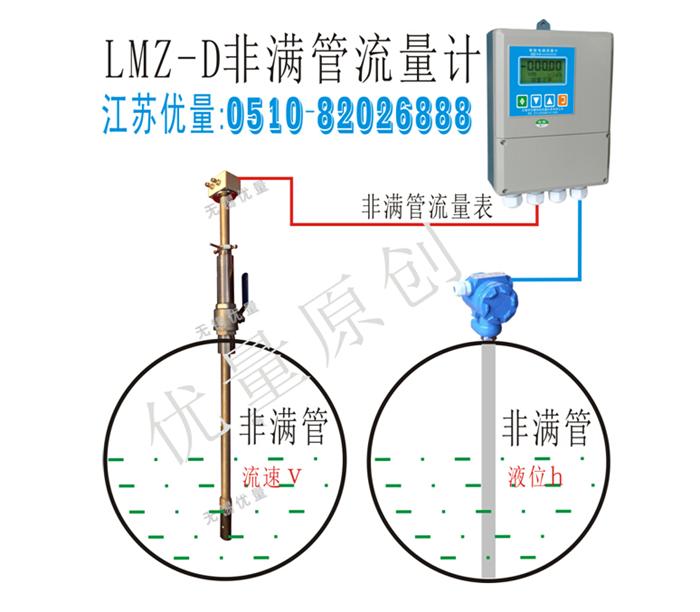

2.非滿管型 大管道流量計 |

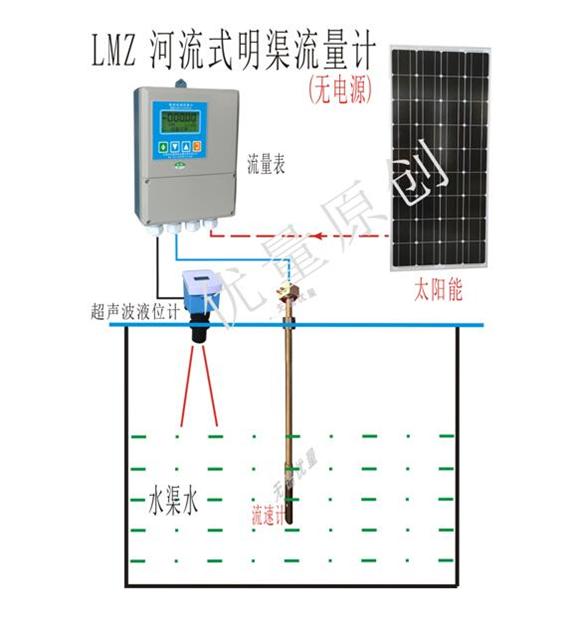

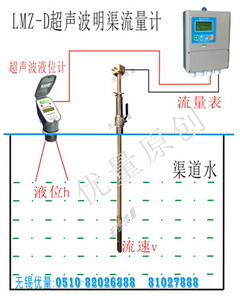

3.河流型 超聲波明渠流量計 |
4.三角堰型 明渠流量計 |
5.窨井型 明渠流量計 |
6.矩形堰 超聲波明渠流量計 |
|
| |
|
| |

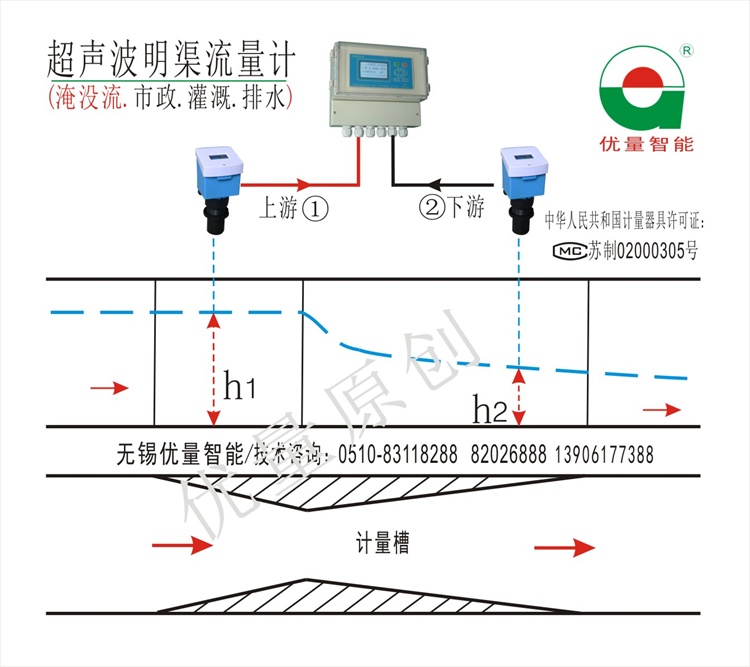

明渠流量計200K |
| |

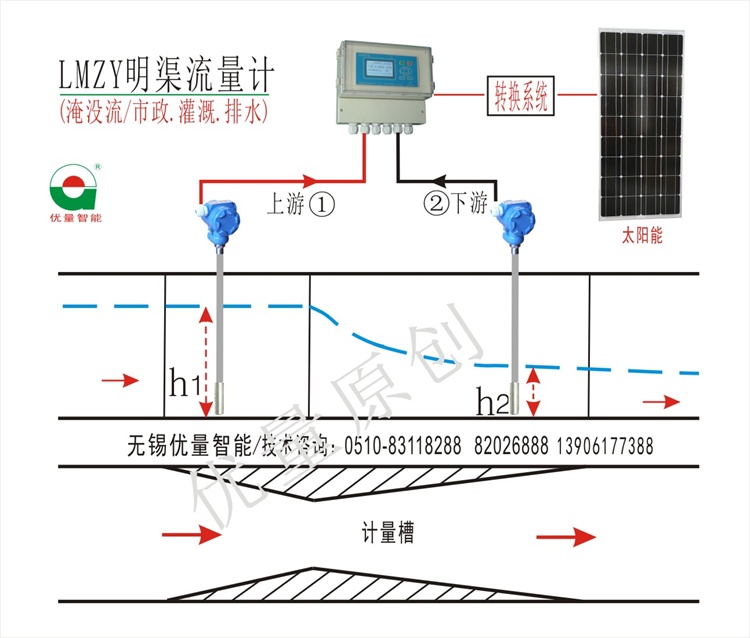

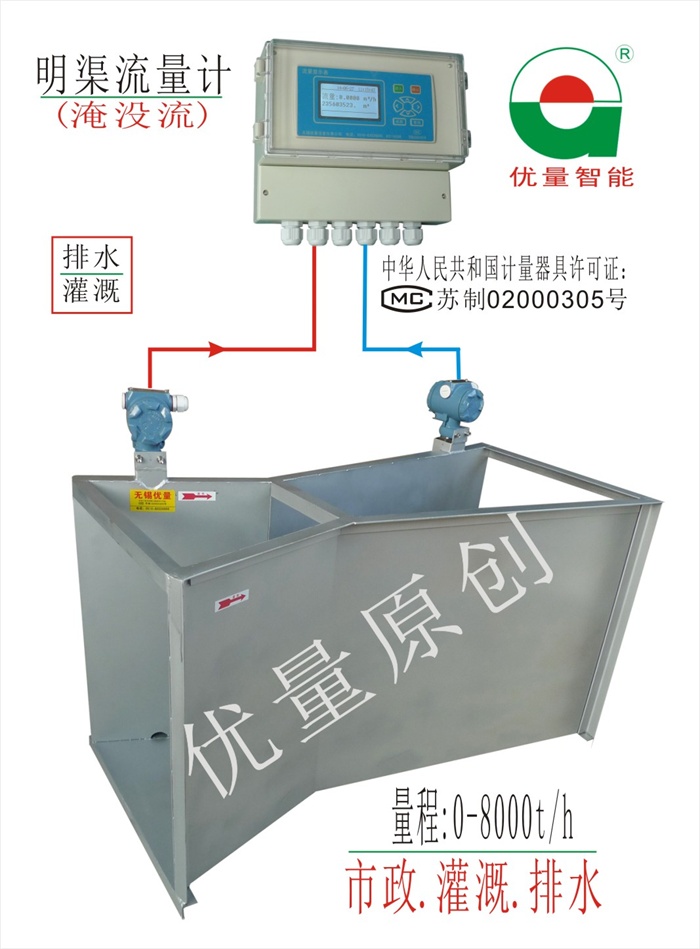

明渠流量計200K22 |
| |

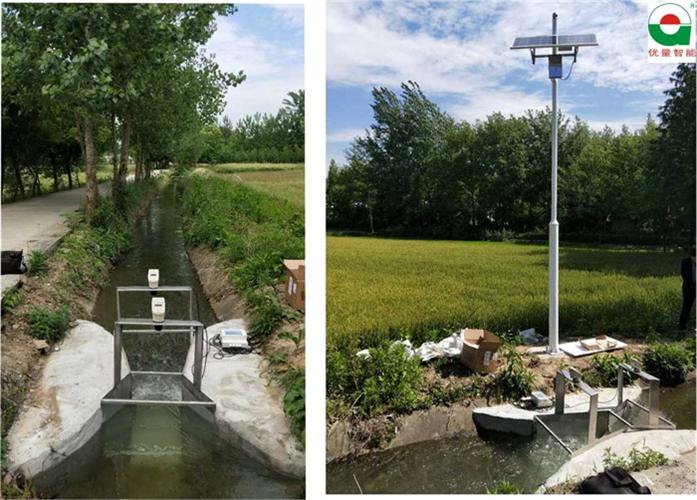

無喉槽現場 |
| |
|
| |
|
| |
|
| |

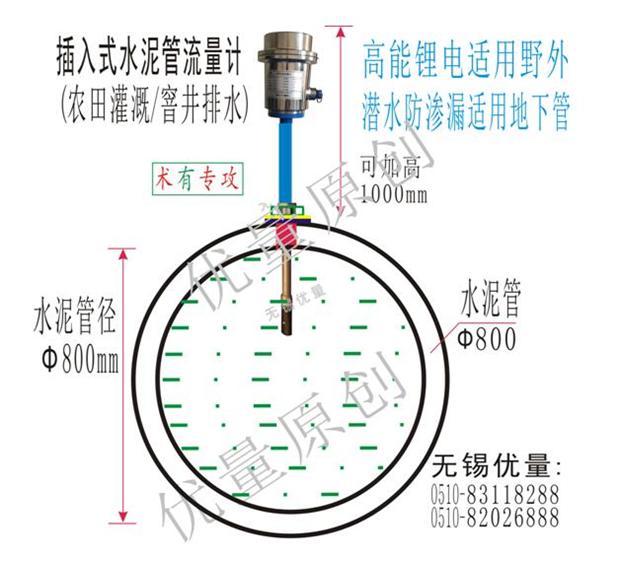

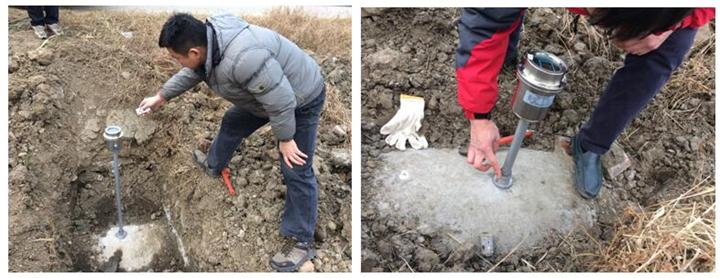

水泥管插入式流量計（智能遙控型）DN600/DN800/DN1000
（城市窨井、農業灌溉水泥管） |
| |
|
| |
| |

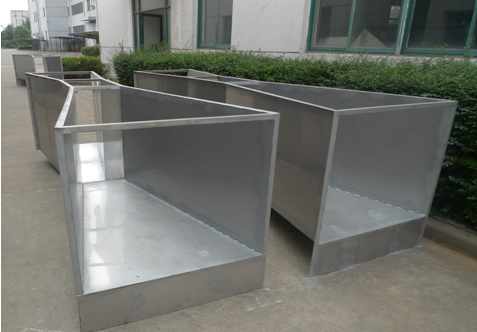

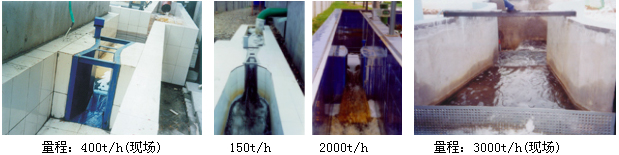

各種型號的巴歇爾槽（PVC材質、不銹鋼材質 |
|
|
|
量程:20t/h不銹鋼巴氏計量槽 |
量程:50t/h |
量程:100t/h |
|
|
|
量程:150t/h |
量程:400t/h |
量程:900t/h |
|
|
|
量程:1500t/h |
量程:2000t/h |
量程:3000t/h |
|
| |

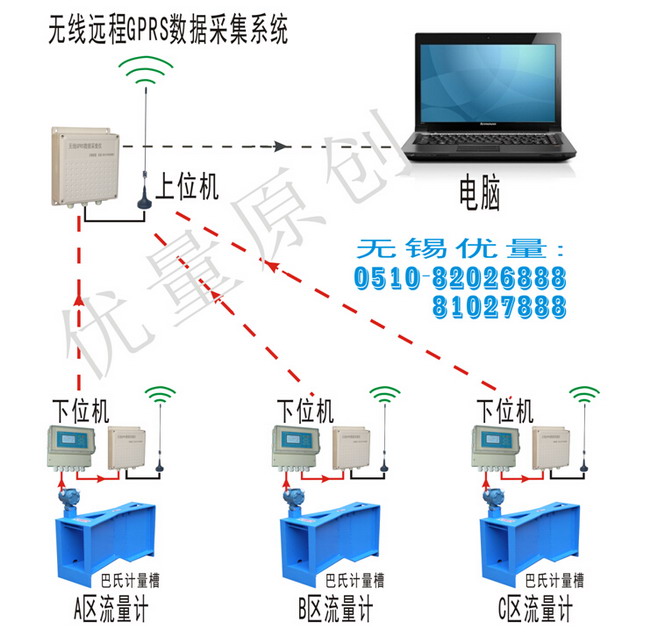

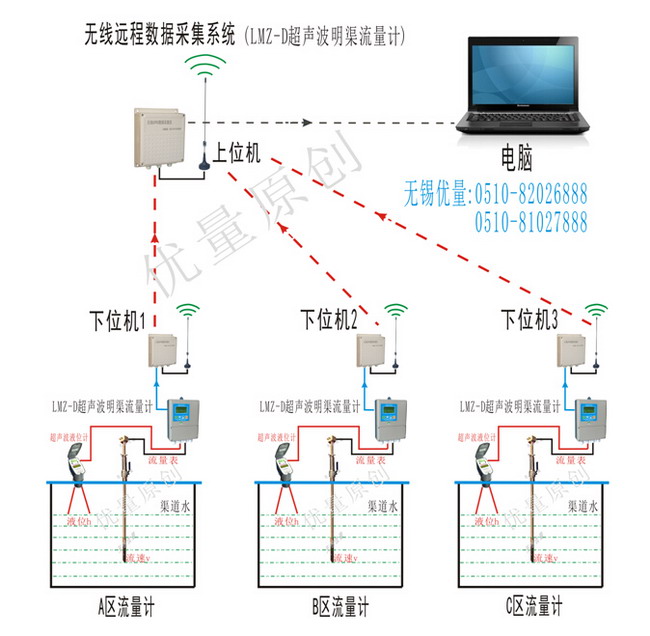

數據采集系統----自動抄表，節約人工，足不出戶
無錫優量 高精度流量計 技術咨詢:0510-82026888 ，83118288 |
|
| |
|
| |
|
| |
無錫優量公司 數據采集系統 （實現自動抄表，自動生成報表）
五大特點：
1、實現下面流量計的數據和上面計算機顯示的采集數據完全一樣，沒有二次積算，避免貿易供需雙方矛盾產生.
2、自動抄表,節約人工,足不出戶.
3、實時計錄,歷史數據查詢.
4、隨時分析流量數據,便于生產和調度.
5、安裝簡單,無需調試,突破傳統專業人員的復雜調試,普通人員也能輕松安裝.
技術咨詢: 0510-8202 6888 8311 8288 QQ: 398931544 傳真:0510-85620996 83111131
|
|
| |
|
| |

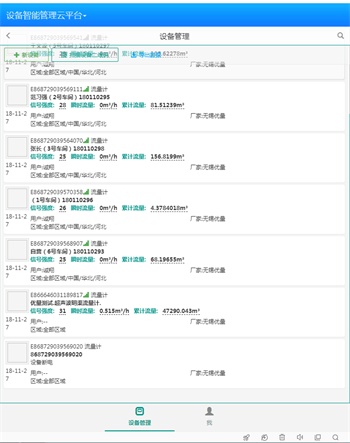

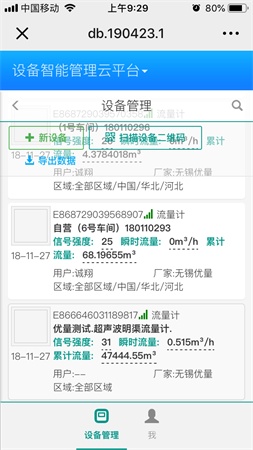

流量數據實時曲線 |
|
| |
|
| |
簡介：
LMZ系列超聲波明渠流量計是用于測量企業自流管(渠)道污水排放計量的新型流量儀表,簡稱“污水流量計”。它廣泛用于石油、化工、紡織、制藥行業的污水排放計量，是城市污染防治和環保部門監控污水排放的必要儀表之一，也是水利部門農灌水排放計量的必備儀表。
該流量計采用水力測流、超聲波測位、微電腦處理、數字顯示等技術，能在較惡劣的環境下安裝、自動計量，具有較高的可靠性和較強的抗干能力。安裝維護方便，讀數簡捷。 |
| |
原理：
LMZ明渠流量計是根據特定形狀的巴歇爾計量槽/堰板計量槽，保證其一定液位高度，得知一定流量，選用巴歇爾槽/堰板計量槽作為特定流道，測量精度高，安裝方便，傳感器測量出液位高度，通過89C52系列單片機處理得出瞬間流量和累計流量值，流量可用下式表示：
Q=KHn
Q：瞬間流量（t/h） K：流量常數
H：液位高度 n：n次方值
瞬間流量經累計積算處理得出累計流量。
應用區域：
由于明渠流量計非壓力流的特點，被廣泛應用于污水排放口，適用于化工、冶金、環保、制藥等各類企業污水的測量和控制。
 |
|
| |
主要技術參數：
量程：20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度：1.0級
顯示儀表溫度：0℃～50℃ 介質溫度：0℃～+60℃
傳感器溫度：-30℃～+60℃ 壓力：自由流
流道形式：巴歇爾槽/三角堰板/矩形堰板 防護等級：IP65
供電電源：220VAC 50HZ 前直段：1～3米
顯示：雙窗口，8位LED累計流量和4位LED瞬間流量 消耗功率：≤15W
|
| |
巴歇爾槽明渠尺寸要求：
型?號 |
適用渠道（寬×高）mm |
最小流量(t/h) |
最大流量(t/h) |
LMZ—20 |
≥200×250 |
0.32 |
20 |
LMZ—50 |
≥250×300 |
0.65 |
50 |
LMZ—150 |
≥300×500 |
2.77 |
115 |
LMZ—400 |
≥400×650 |
5.40 |
400 |
LMZ—900 |
≥600×800 |
9.00 |
900 |
LMZ—1500 |
≥840×1000 |
12.6 |
1500 |
LMZ—3000 |
≥1200×1000 |
45.0 |
3000 |
LMZ—5000 |
≥1680×1100 |
108.0 |
5400 |
LMZ—8000 |
≥1920×1100 |
126.0 |
7200 |
|
| |
三角堰板/矩形堰板明渠尺寸要求: |
型號規格
|
最大流量(t/h) |
適用渠道(寬×深) |
最高水位 |
LMZ-Y-50 |
50 |
≥400×350 |
277 |
LMZ-Y-80 |
80 |
≥500×470 |
390 |
LMZ-Y-150 |
150 |
≥600×570 |
484 |
LMZ-Y-250 |
250 |
≥800×650 |
510 |
LMZ-Y-500 |
500 |
≥800×650 |
540 |
LMZ-Y-800 |
800 |
≥800×850 |
655 |
LMZ-Y-1000 |
1000 |
≥1000×850
|
707 |
|
| |
|
| |

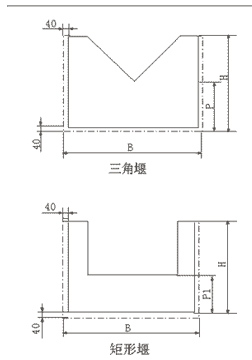

常用規格堰板明渠流量計尺寸： |
型號規格 |
B |
H |
P |
P1 |
LMZ-Y-50 |
480 |
400 |
160 |
-- |
LMZ-Y-80 |
580 |
460 |
160 |
-- |
LMZ-Y-150 |
680 |
520 |
240 |
-- |
LMZ-Y-250 |
880 |
600 |
280 |
-- |
LMZ-Y-500 |
880 |
680 |
-- |
250 |
LMZ-Y-800 |
880 |
880 |
-- |
300 |
LMZ-Y-1000 |
1080 |
880 |
-- |
350 |
|
| |
土建安裝： |
在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
|

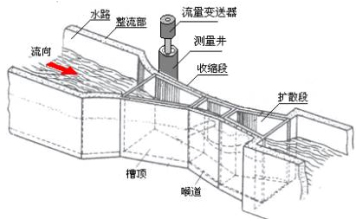

巴歇爾計量槽模擬圖 |
|
|
| |
常用型號規格明渠流量計安裝尺寸（單位：mm）
型 號 |
B |
L |
L1 |
L2 |
H |
LMZ-20 |
300 |
650 |
1500 |
1000 |
250 |
LMZ-50 |
380 |
750 |
2000 |
1500 |
300 |
LMZ-150 |
450 |
900 |
2500 |
1800 |
500 |
LMZ-400 |
600 |
900 |
3000 |
2000 |
700 |
|
| |
安裝巴歇爾槽的最關鍵點：
必須保證巴歇爾槽下游有水位差，排放暢通，不會積水
XSJ智能流量顯示儀：
XSJ智能流量顯示儀是我廠開發的新產品，CPU是采用AT89C52微處理器，在通用軟件支持下，能同時對累計流量和瞬間流量進行顯示。
主要特點：
（1）儀表可同時顯示累計流量和瞬間流量。
（2）可輸出標準電流信號4～20mADC.
（3）斷電數據保護功能，數據保留時間十年。
（4）可帶打印輸出，定時打印功能（選配）
（5）可輸出累計流量值的脈沖信號（選配）
主要技術指標：
（1）輸入信號：電流
（2）供電：220VAC、50HZ、功耗≤10w
（3）環境溫度：0～５０℃相對溫度：≤85%
（4）安裝尺寸：盤式結構
（5）儀表尺寸：160×80×130mm
開孔尺寸：152×76mm |
| |

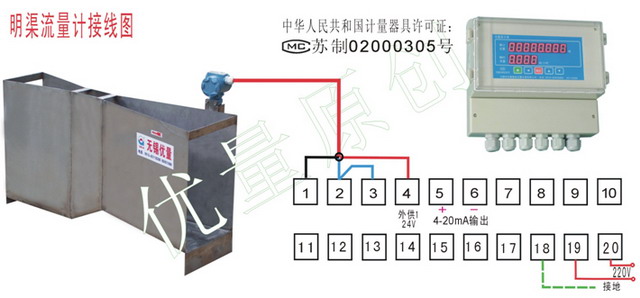

接線： |
一體型的巴歇爾槽帶有RVV護套信號導線20米，如距離較遠，用戶可自行接長，距離一般在2000米以內，否則應做實地連線試驗。 |
|
| |
訂貨須知：
在訂貨時用戶必須根據具體測量條件和現場情況進行正確選型：
訂貨時須注明：
1、被測介質的名稱。
2、上限流量和常用流量。
3、明渠的長、寬和深度尺寸。
4、進水口和出水口的落差。
5、輸出信號和種類。
6、其他需要說明的特殊要求。 |
|
| |
優量公司 -------- 快速供貨 快件發貨 |
1、超聲波明渠流量計有現貨。（20-150t/h、巴氏計量槽、PVC材質、8位累計流量+4位瞬間流量）
2、大流量、堰板（三角堰、矩形堰）、全不銹鋼明渠流量計訂貨后生產周期：3天
|
| |
| |
|
|

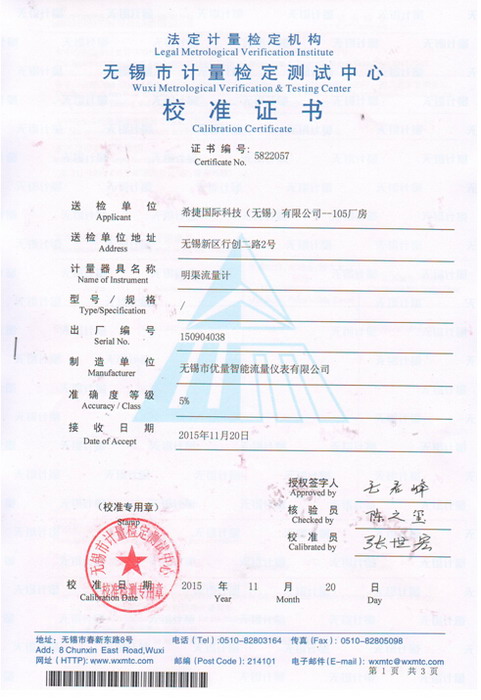

無錫市計量測試中心 液體標定裝置 |
經無錫市計量測試中心標定過的流量計安裝現場 |
|
| |
|
| |
